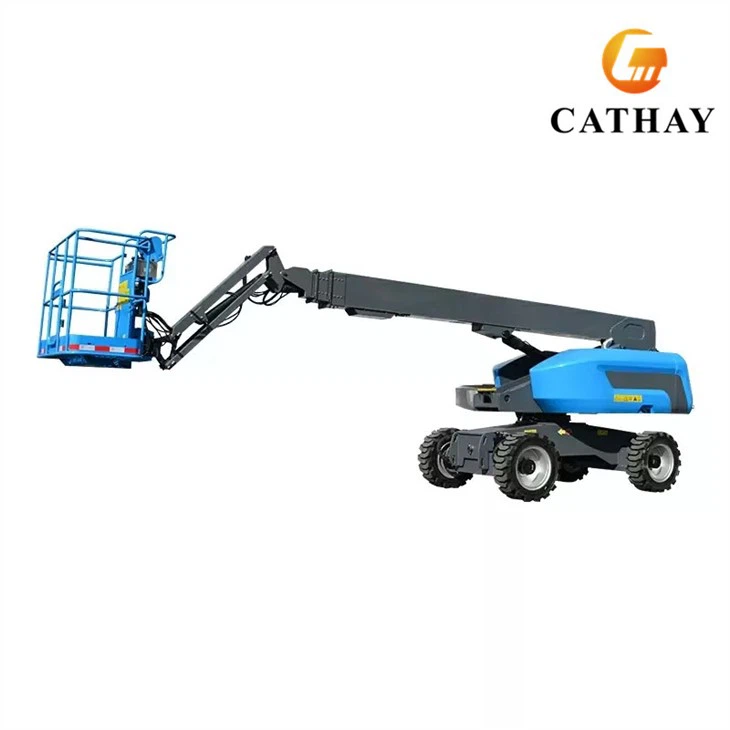

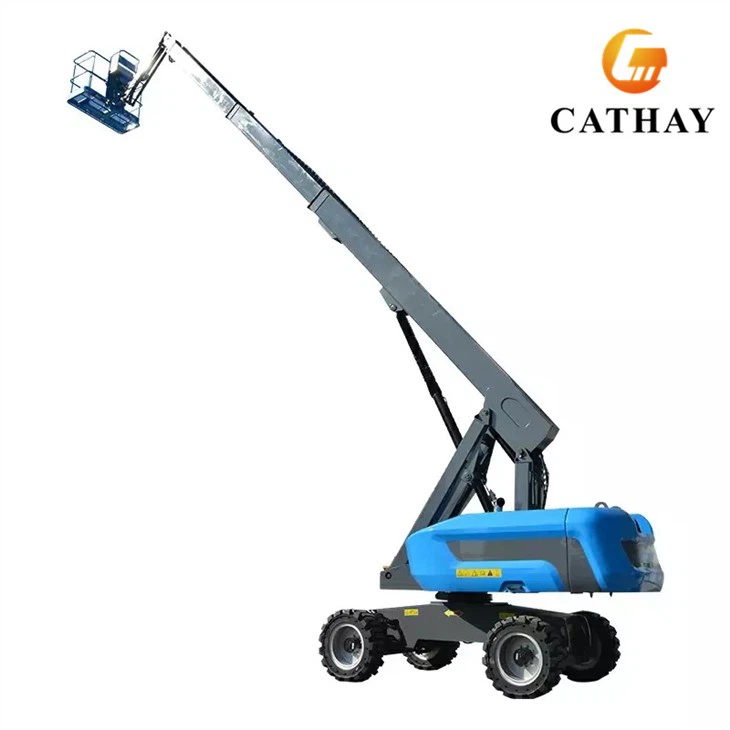

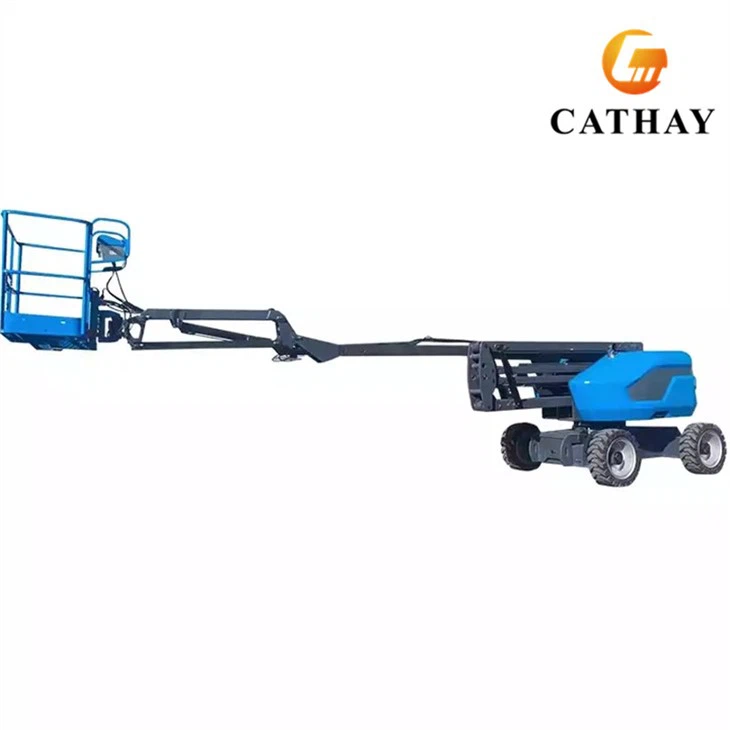

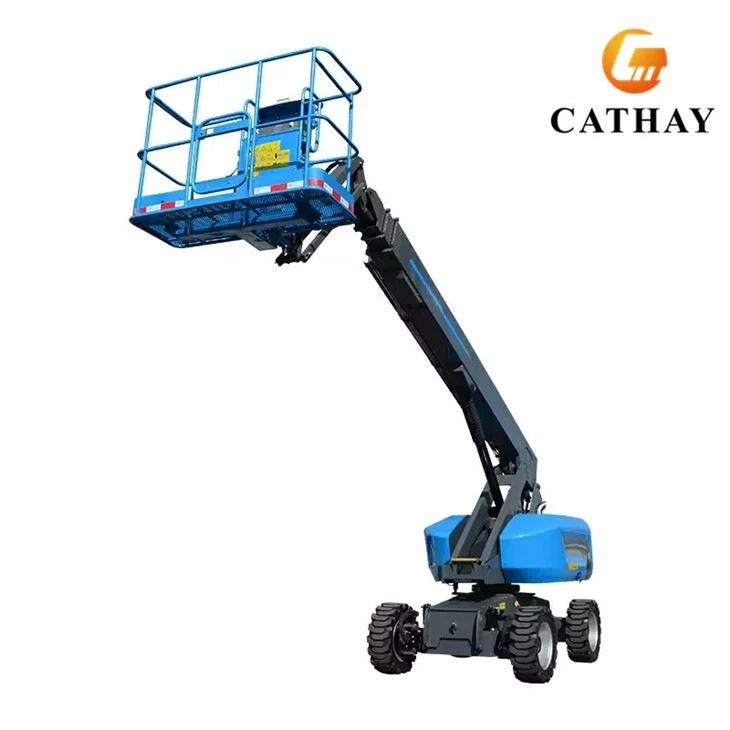

Xe nâng Boom tự hành bằng kính thiên văn

Xe nâng Boom tự hành bằng kính thiên văn

Thích hợp cho các công trình quy mô lớn, yêu cầu cao hơn về chiều cao làm việc và tải trọng, động cơ diesel, chiều cao làm việc 12~58m, ở trình độ tiên tiến nhất thế giới, CATHAYLIFT cung cấp cho bạn giải pháp làm việc trên không chất lượng cao nhất.

Gửi yêu cầu

Nói chuyện ngay

Mô tả

Loại Model No.

CSTBL-12

CSTBL-16

CSTBL-20

CSTBL-22

CSTBL-26

CSTBL-28

CSTBL-30

CSTBL-32

CSTBL-36

CSTBL-38

CSTBL-42

CSTBL-56

Chiều cao làm việc tối đa

14.3m

18.2m

22.3m

24.1 m

28m

30m

32.4 m

34 m

38.64 m

40.4 m

44 m

58m

Chiều cao nền tảng tối đa

12.3m

16.2m

20.3m

22.1 m

26m

28m

30.4m

32 m

36.64 m

38.4 m

42 m

56m

Bán kính làm việc tối đa

10.5m

15m

18m

18 m

22m

21.4 m

23 m

26m

Sức nâng (hạn chế)

480kg

Công suất nâng (không hạn chế)

230kg

340kg

230kg

340kg

230kg

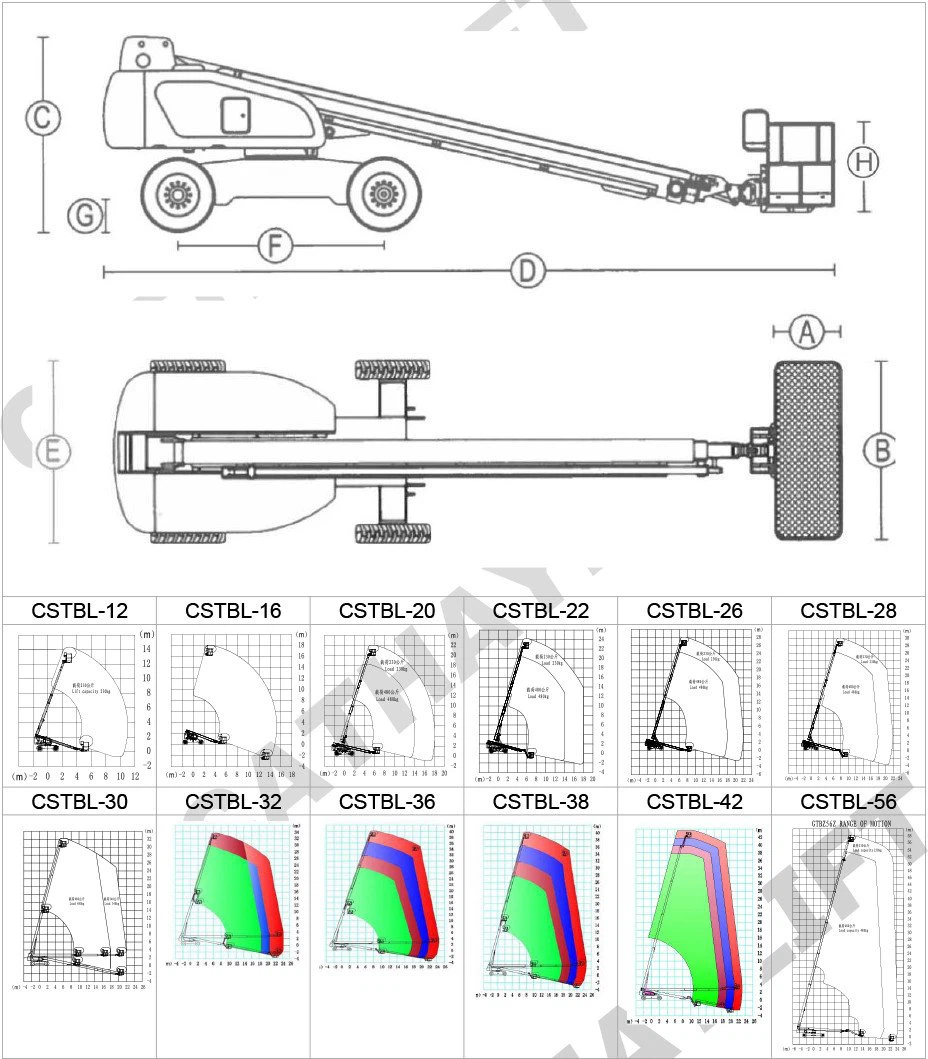

Chiều dài (xếp gọn) Ⓓ

7.54m

7.9m

9.3m

10.97 m

11.55m

13.5m

13 m

14.1 m

13 m

14.1 m

13.3 m

14.9m

Chiều rộng (xếp gọn) Ⓔ

2.29m

2.39m

2.49m

2.5m

2.5 m

2.5m

2.5 m

2.49 m

5.1m

Chiều cao (xếp gọn) Ⓒ

2.39m

2.69m

2.75m

2.75 m

2.83m

3.08m

3.28m

3.6m

Cơ sở bánh xe Ⓕ

2.45m

3.66m

3.96m

5.6m

Giải phóng mặt bằng Ⓖ

0.43m

0.43 m

0.43m

0.43 m

0.43m

0.43 m

Kích thước nền tảngⒷ*Ⓐ

1.83*0.76m

2.44*0.91m

Bán kính quay (bên trong)

2.2 m

2.66m

3.59 m

2.74 m

3.13 m

3.13m

Bán kính quay (bên ngoài)

5.2 m

5.66m

3 m

5.59 m

4.14 m

7.6m

Tốc độ di chuyển (xếp gọn)

4,4 km/h

4,4km/h

4,4 km/h

4,4km/h

Tốc độ di chuyển (tăng)

1,1 km/h

1,1km/giờ

1,1 km/h

1,1km/giờ

Khả năng lớp

40 phần trăm

Lốp đặc

36×12-20

33×12-20

36×14-20

385/65-24

385/65-22.5

445/65-22.5

Cân bằng nền tảng

san lấp mặt bằng tự động

Tốc độ xoay

0~1/3rpm

xoay bàn xoay

360 độ liên tục

Xoay vòng nền tảng

±80 độ

Dung tích thùng nhiên liệu

151L

150L

151 L

151L

151 L

151L

200L

300L

Tổng khối lượng

7000kg

10000kg

12500kg

13000 kg

16500kg

17000kg

18500kg

18650kg

20120kg

23000 kg

23600kg

27500kg

Điện áp điều khiển

12 V một chiều

12V một chiều

12 V một chiều

24v

Động cơ

Yanmar

Cummins

Bốc xếp/Vận chuyển

40 GP

40FR

40FR OWOH

40FR NGOÀI TRỜI

Lái xe * Chỉ đạo

4WD*2WS / 4WD*4WS (WD: dẫn động bánh xe,WS: dẫn động bánh xe)

Ưu điểm hiệu suất kỹ thuật sản phẩm:

Điều khiển độ dốc toàn diện - Điều khiển độ dốc toàn diện của hành trình, cần nâng, ống lồng và khung gầm xoay giúp phương tiện làm việc trên không dễ dàng định vị và vận hành trơn tru hơn ngay cả trong môi trường chật hẹp.

Hệ thống xác nhận lái xe - Nâng cao sự tỉnh táo và an toàn của người vận hành. Khi cánh tay quay qua vô lăng, hành động di chuyển không thể thực hiện được và đèn báo trên bảng điều khiển nền tảng bật sáng và hướng di chuyển có thể ngược với hướng di chuyển của voi. Tại thời điểm này, công tắc xác nhận lái xe phải sử dụng chức năng tiếp tục lái xe để đảm bảo rằng người điều khiển biết vị trí của cánh tay và hướng lái chính xác của tay cầm.

Cung cấp hai móc đai an toàn

Công tắc chân - điều khiển tất cả các chức năng. Chân phải tắt công tắc chân để khởi động động cơ.

Cân bằng bệ tự động - bệ tự động duy trì cân bằng khi góc cần thay đổi. Khi bệ nghiêng hơn 2 độ, một cảnh báo sẽ được phát ra và khi bệ nghiêng hơn 3 độ, hệ thống sẽ cắt chức năng nâng cần và chức năng cân bằng bệ để bảo vệ an toàn cho người vận hành.

Tất cả các chức năng trên bảng điều khiển được biểu thị bằng các biểu tượng dễ hiểu.

Hệ thống thủy lực

Linh kiện thủy lực - bơm truyền động và động cơ du lịch là sản phẩm của các hãng nổi tiếng quốc tế.

Lọc thủy lực đầy đủ áp suất - Lọc thủy lực bên ngoài máy bơm (bể chứa) và lọc hồi dầu.

Mạch điều khiển thủy lực chu kỳ kín—Cung cấp sức mạnh và hiệu suất chưa từng có. Hệ thống cảm biến tải trọng này tự động điều chỉnh công suất bơm để duy trì hiệu suất tối ưu. Mạch hệ thống di chuyển sử dụng máy bơm pít-tông chuyển động dọc trục và động cơ di chuyển pít-tông hiện đại nhất.

Mô-đun hệ thống thủy lực - Cung cấp độ tin cậy đồng thời cải thiện khả năng bảo trì và xử lý sự cố. Thủy lực được kết hợp thành bốn mô-đun thủy lực cho chức năng cần, chức năng truyền động di chuyển, chức năng lái, chức năng chuyển hướng, chức năng bệ và chức năng truyền động phụ, tăng độ tin cậy đồng thời giảm ống mềm, phụ kiện và khả năng rò rỉ. Chẩn đoán, khắc phục sự cố và khả năng bảo trì cải thiện hệ thống đường ống thủy lực và truyền thống. Mô-đun này cũng có các đầu nối chẩn đoán nhanh và khả năng hoán đổi ống chỉ.

Bình thủy lực 151L - Cung cấp hệ thống thủy lực được làm mát để kéo dài tuổi thọ linh kiện. Thùng dầu thủy lực có đồng hồ đo mức dầu, đồng hồ đo nhiệt độ, bộ lọc hấp thụ, bộ lọc dầu hồi và đồng hồ đo bỏ qua bộ lọc. Bộ phận này cung cấp một hệ thống thủy lực được làm mát để kéo dài tuổi thọ của bộ phận, tăng cường khả năng chống ăn mòn và cải thiện hiệu suất của hệ thống giám sát.

Bộ làm mát dầu thủy lực - Nó hoạt động trong mạch hồi của hành trình thủy lực và được làm mát bằng quạt động cơ. Hệ thống làm mát dầu thủy lực bổ sung có sẵn khi máy hoạt động ở vùng khí hậu nóng hoặc khi công trường yêu cầu di chuyển kéo dài.

● Các thành phần môi trường khắc nghiệt nâng cao

Cung cấp sự bảo vệ tốt nhất của ngành cho các máy hoạt động trong môi trường bụi, mài mòn, phun và ăn mòn. Nó bao gồm vỏ ống thổi xi lanh dầu, thiết bị cào cát cánh tay, hộp bảo vệ hộp điều khiển, hộp bàn xoay trung tâm, thiết bị lọc trước khí nạp động cơ và các cấu hình khác để bảo vệ máy thực hiện các hoạt động rửa và phun cát.

● Hệ thống đánh lửa và bảo vệ đánh lửa lặp lại

Bảo vệ bánh đà của động cơ và động cơ khởi động.

● Tự động tắt động cơ

Động cơ tự động tắt khi nhiệt độ động cơ quá cao hoặc áp suất dầu quá thấp.

● Tấm che di động giúp bảo trì thuận tiện

Nhân viên bảo trì có thể dễ dàng tiếp cận cấu trúc bên trong của máy.

● Chốt và ống lót

Dễ dàng bảo trì và sử dụng lâu dài. Tất cả các chốt chuyển động đều sử dụng chốt thép đã qua xử lý và ổ trục tự bôi trơn; không cần bôi trơn màu vàng. Sau các thí nghiệm định kỳ, nó có thể chịu được 10 năm sử dụng bình thường.

● Bảng điều khiển

Để thích ứng với môi trường sử dụng có nhiều xỉ hàn và bụi hơn, chúng tôi đã thay đổi bảng điều khiển của mặt nạ loại cảm ứng thành bảng điều khiển bằng thép.

● Máy dò chiều dài

Một cảm biến được lắp đặt bên trong đuôi của cần để phát hiện độ dài của cần bằng cách phát hiện xi lanh dầu, điều này không chỉ làm giảm khả năng xảy ra lỗi, cải thiện độ tin cậy mà còn giảm thiệt hại do lỗi của con người.
